一、设备简介：
GFDM115-1型断面激光扫描仪采用高精度激光测距传感器和自动控制技术，通过360°快速扫描，实现对井巷断面、隧道断面等进行快速精准测量，并自动计算断面周长和面积，断面点云数据可直接导出为CAD格式，生成断面形状图。设备适用于封闭空间断面的快速精确检测，在矿井通风阻力测定、隧道施工监测、井巷质量控制与竣工验收等工作能减少现场工作量，并能快速获得精准的井巷断面数据。
GFDM110-1型断面激光扫描仪测量精度高、测量速度快，测量结果精确无误、显示形象直观，可直接导入金码公司三维通风仿真系统生成实测巷道三维模型。
二、设备特点：
1. 采用超高精度传感器技术和最新集成电路设计，结合先进的软件分析算法，实现高测量精度断面参数测量；
2. LED屏显示、按键输入，最大限度适应井巷工程现场操作环境，智能操作系统数据处理，人机界面友好简洁；
3. 360°精准测量，测量点云数据可直接生成巷道断面形状CAD图形；
4. 测量结果清晰明了，数据兼容性高，可导出为TXT、Excel、CAD断面文件；

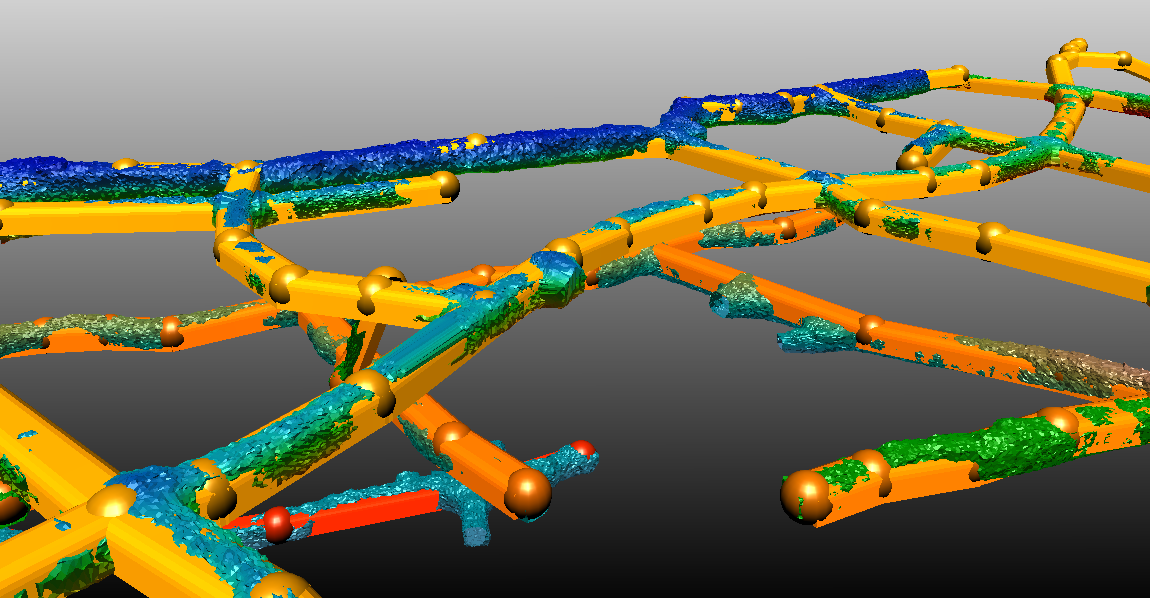

5. 巷道断面数据可直接导入金码公司三位通风仿真系统，帮助快速建立矿井实测巷道三维模型。
三、主要技术指标：
项目测量范围 分辨率 误差范围
检测半径（m） 0.05 ～ 120 0.0001 ±0.5mm
面积（m2） 0.1 ～ 57600 0.001 ±0.4%rdg
周长 (m) 1.2 ～ 9600.001 ±0.2%rdg
测角范围（°）0~3600.01 ±2
全自动测量方位角范围：0-360°
全自动测量时间约为 1 分钟（360 个点）
