三维通风仿真系统在金属矿井通风安全管理中同样发挥着十分重要的作用。新矿井的通风设计、主要通风机的选型、老矿井通风系统的优化改造等都离不开准确的风网解算。对于实际矿井的通风网络设计，往往需要从多方面对风网的合理性进行考虑，先进的通风软件在解算时将具有无可比拟的速度和精确度。

       矿井三维通风仿真系统作为在通风领域国际先进的软件系统，系统可以用于矿井通风设计、通风网络解算及优化、除尘降温、循环风预测、经济断面分析、以通风仿真为基础的通风决策支持等领域，使用该系统可以帮助矿山企业进行合理的通风管理，合理节约通风成本，提升矿山企业整体形象。系统适用于各种通风复杂程度的任意多级机站矿井通风系统。



系统具有如下特点：

★ 通过对矿井通风系统数据进行三维可视化建模，将整个矿井通风系统直观、动态的展现出来，系统建成后可作为矿山企业进行通风系统管理和调整的决策分析平台；

★ 可有效的帮助矿山企业进行科学的通风系统管理和调整，及时预测和发现通风系统薄弱环节，合理节约通风成本；

★ 兼容对矿体、矿区地形、地质构造，井下实测三维模型数据的真三维可视化建模和整合；

★ 在三维可视化环境中通过对风速、风量、风压、通风成本、热量、高程等几十种数据进行计算并设置颜色图例，帮助用户快速对数据进行分析和解译；

★ 经济性分析工具帮助优化关键巷道经济断面，可自动从风机数据库中选择最经济可靠的风机类型；

★ 可对井下爆破排烟和柴油机排放物进行动态扩散模拟；

★ 可对井下热源、冷源和湿源进行建模，可在三维可视化环境中实现对矿井降温效果进行定量分析；

★ 支持任意多级机站通风系统解算，循环风预测，风机调速、开关和反风模拟；

★ 兼容其他三维模型数据。可直接导入AutoCAD 或国产CAD文件生成通风网络图，也可将建好的三维模型直接导出到 AutoCAD中形成通风立体图；

★ 系统简单易学，容易上手，适合于任意通风复杂度井工矿山，现已在国内大型金属矿山企业、煤矿和矿业类科研院所得到广泛应用；

★ 可针对大型矿山企业的需要进行定制开发，在三维可视化通风仿真系统的基础上整合风机监控系统和井下环境监控系统实时数据；



GinVent三维通风决策分析系统目前分为三个版本：三维仿真版、实时监测版和智能通风版



GinVent 三维通风决策分析系统-三维仿真版适用于：



矿井通风系统三维建模、通风设计、网络解算、通风系统三维动态模拟，支持矿井热模拟和火灾模拟，包含矿井需风量计算模块，可自动计算采场、掘进面、硐室和全矿井需风量。可预测巷道贯通、工作面搬迁通风系统变化，可计算调节风窗开口大小，支持风机自动选型和风机工况点计算等。系统同时支持AutoCAD和中望CAD文件导入，支持定制开发。



GinVent 三维通风决策分析系统-实时监测版适用于：



含仿真版全部功能，同时支持通过：OPC/Modbus/Database/CSV等方式接入传感器、风机、风门、风窗数据和第三方系统实时数据，支持通过rtsp接入井下视频监控，可接入井下人员定位数据，实时显示井下人员分布。系统支持实时解算，基于风机实时风量动态计算全矿风量分布，可基于有限传感器实时浓度（如CO、CH4等）动态计算全矿气体分布。



GinVent 三维通风决策分析系统-智能通风版适用于：

含实时监测版全部功能，同时支持：可配置基于风机或传感器实时数据，自动控制风机、风门、风窗，可定制按需通风动态调风策略，价格取决于系统复杂程度和第三方系统数据接口。

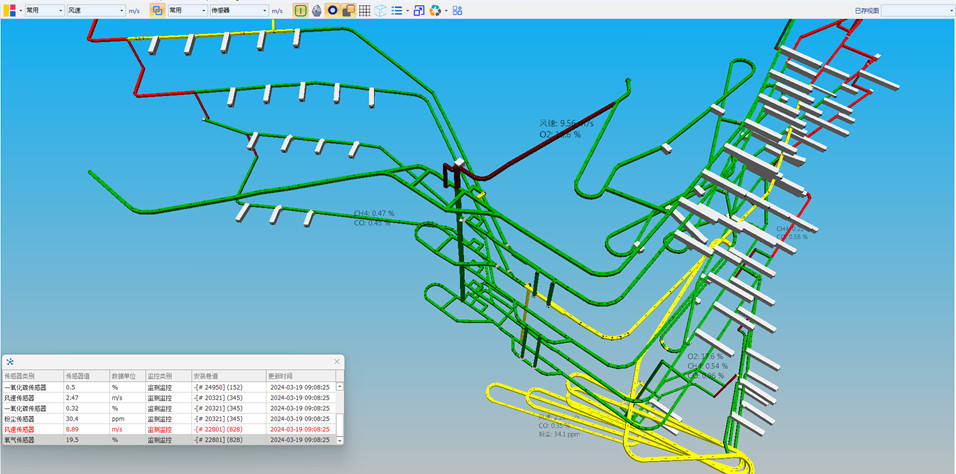

全矿三维通风网络模型：







金属非金属矿井智能通风系统简介视频：/uploads/allimg/250510/2014063561-2.jpg



系统主要功能：

系统主要技术参数

GinVent矿井三维智能决策分析系统平台主要功能包括：
  1、基于三维可视化通风仿真图形管理平台，需兼容AutoCAD图形数据，可直接导入AutoCAD图形文件自动生成基础通风网络拓扑图形，同时将建立好的三维通风立体图形直接输出为AutoCAD图形文件，可定制开发Web端通风在线监测智能决策大数据分析平台，实现三维解算平台与Web端在线监测平台的无缝融合；
  2、系统包含完善的通风网络解算数据库，网络分支可按竖井，巷道，掘进面，采场，风机安装点和通风调节点等进行分类建模和参数设置。

3、矿井区域需风量计算：以工作面、掘进面、备采面、硐室、其它用风点监测的瓦斯、一氧化碳、人员数量等为依据，动态计算主扇控制区域需风量。

4、系统基于高效、成熟的通风网络解算算法，解算算法经过多年矿井通风工程实际数据验证，算法可靠性高，解算结果准确。系统解算算法在超1000米深井矿山得到准确验证。精度标准：模拟风门开关状态变化，关联位置实测风量与解算风量误差小于5%。。

5、系统具备通风网络实时解算；通风网络调节仿真；通风网络优化与节能；安全监控系统相关数据实时显示；系统需支持自然分风解算和强制分风解算，可对任意风路固定风量、固定风压，实现风流按需分配解算和通风系统动态仿真模拟；

6、基于有限传感器实时风量实时动态解算全矿井实时风量分布；基于测点瓦斯、CO等有害气体浓度，实时解算分析全矿井有毒有害气体浓度分布。

7、可建立矿井测风数据分析系统，功能具备测风数据编辑、查询与分析，可基于长期实时测风数据进行趋势分析，测风数据与模拟数据对比分析。

8、系统具备定制开发能力，可定制开发安全监测系统、人员定位系统、视频监控系统、火灾监测系统、局扇控制系统、主扇控制系统、风门风窗控制系统等第三方系统数据接口，将第三方系统数据集成到三维通风模型中，通过多元数据融合，在矿井实时通风网络解算的基础上，基于安全事件进行预警或动态调风。GinVent系统支持定制开发接入任何第三方系统数据。

9、动态解算和风网风流状态模拟；自动根据风量要求反算调节风阻和调节风窗面积，动态模拟风门、风窗、密闭等通风构筑物设置和风量调节效果。

10、可在三维通风网络模型的基础上，采用通风网络解算和数值分析方法，动态预测贯通、延伸、新掘或废弃巷道分支后通风系统的风量分配和风机工况点；可计算并动态模拟井巷断面或长度变化后通风系统的变化；可进行风机需求分析和动态模拟。

11、实现主要通风机不同工况下矿井通风网络解算方案的比较与同步，或者同一方案的历史解算数据比较。可在同一模型上设置多种通风局部设计方案，进行假设性建模，系统可对假设条件下的解算结果进行对比分析，帮助更快验证和确定最优设计方案；

12、基于矿井巷道布置图构建矿井三维通风拓扑关系，并实现全矿井风流、各类避灾路线、应急救援路线等展示与模拟。系统具备应急救援路径快速分析功能，可根据不同的灾害源头和灾害种类快速分析灾害覆盖范围和扩散路径。可快速计算井下不同位置区间距离最短路径或风流最快路径。可动态模拟井下烟雾、粉尘、有害气体浓度、扩散路径和扩散时间，辅助进行灾害预案制定和紧急情况下人员撤退路径分析；建立污染物模拟，帮助通风人员判断污染物的源头、污染区域及污染物排出井口时长；通过污染源定位通风人员可快速精准定位污染源的空间区域；通过火灾模拟，为通风人员制定应急预案提供科学参考依据。

13、在三维通风立体图形上动态显示风流方向和相关通风参数，动态显示的风流方向和风流速度真实反映井下巷道风流关系。具备可视化展现方法对各项数据设置颜色图例，方便通风技术人员发现通风系统的薄弱环节或风网优化方向；

14、系统可根据规程要求，按巷道类别设置风速、温度最低或最高值，当模拟或实时数据超出要求范围时，系统可自动报警并统计数据。
  15、 系统需具备任意风路定点优化调节功能，可根据风量分配要求批量优化设置调节风窗，在通风网络解算和数值分析的基础上，对风门、风窗、密闭等通风构筑物风量调节效果实现预先仿真模拟、可靠性展示和经济性分析;

16、三维通风动态模拟系统应具备主辅扇、局扇参数分析和运行模拟功能。可对通风系统当前的风机参数（如：风压、风量、效率等），进行模拟，对通风系统调整后的风机工况点进行预测。可进行风机开停、调速动态运行模拟；
  17、系统需具备成熟的井下空气环境参数定量分析功能，可对井下风温、岩温、空气湿度进行定量计算，可定量分析巷道围岩、井下大型机械设备运行等对井下空气温度和湿度的影响，可定量分析井下温度和空气密度变化对风机工况点的影响；可定量分析冬季进风预热功率及井下相应的环境参数。

18、系统具备成熟的矿井火灾模拟算法，可以对井下不同类型火源进行建模，预先模拟分析火灾不同阶段对整个风网的影响，并形成火灾时期和非火灾时期主要通风参数对比，为预防火灾、制定应急预案和调风措施以及井下火灾紧急救援提供科学数据支撑。

19、矿井通风网络串联调节、串联通风和污风循环自动检测，可在三维图形中进行最大风阻路径、两点间距离最短路径、风流最快路径分析，并动态展现；

20、可对井下爆破排烟、排尘进行动态扩散模拟分析，动态显示粉尘、烟气扩散过程，分析每条巷道粉尘浓度峰值及时间点；

21、系统具备完善的通风网络报告功能，建模完成后，系统自动按照通风网络关键数据生成统计报告，并以图形方式展现；

22、系统可通过二次开发接入三维激光扫描点云数据，可定制开发数据通信接口，将矿井井下各子系统数据接入三维模型，也可将模型解算结果数据通过程序自动反馈给第三方系统。



        三维通风仿真系统在金属矿井通风安全管理中同样发挥着十分重要的作用。新矿井的通风设计、主要通风机的选型、老矿井通风系统的优化改造等都离不开准确的风网解算。对于实际矿井的通风网络设计，往往需要从多方面对风网的合理性进行考虑，先进的通风软件在解算时将具有无可比拟的速度和精确度。

       矿井三维通风仿真系统作为在通风领域国际先进的软件系统，系统可以用于矿井通风设计、通风网络解算及优化、除尘降温、循环风预测、经济断面分析、以通风仿真为基础的通风决策支持等领域，使用该系统可以帮助矿山企业进行合理的通风管理，合理节约通风成本，提升矿山企业整体形象。系统适用于各种通风复杂程度的任意多级机站矿井通风系统。



系统具有如下特点：

★ 通过对矿井通风系统数据进行三维可视化建模，将整个矿井通风系统直观、动态的展现出来，系统建成后可作为矿山企业进行通风系统管理和调整的决策分析平台；

★ 可有效的帮助矿山企业进行科学的通风系统管理和调整，及时预测和发现通风系统薄弱环节，合理节约通风成本；

★ 兼容对矿体、矿区地形、地质构造，井下实测三维模型数据的真三维可视化建模和整合；

★ 在三维可视化环境中通过对风速、风量、风压、通风成本、热量、高程等几十种数据进行计算并设置颜色图例，帮助用户快速对数据进行分析和解译；

★ 经济性分析工具帮助优化关键巷道经济断面，可自动从风机数据库中选择最经济可靠的风机类型；

★ 可对井下爆破排烟和柴油机排放物进行动态扩散模拟；

★ 可对井下热源、冷源和湿源进行建模，可在三维可视化环境中实现对矿井降温效果进行定量分析；

★ 支持任意多级机站通风系统解算，循环风预测，风机调速、开关和反风模拟；

★ 兼容其他三维模型数据。可直接导入AutoCAD 或国产CAD文件生成通风网络图，也可将建好的三维模型直接导出到 AutoCAD中形成通风立体图；

★ 系统简单易学，容易上手，适合于任意通风复杂度井工矿山，现已在国内大型金属矿山企业、煤矿和矿业类科研院所得到广泛应用；

★ 可针对大型矿山企业的需要进行定制开发，在三维可视化通风仿真系统的基础上整合风机监控系统和井下环境监控系统实时数据；



GinVent三维通风决策分析系统目前分为三个版本：三维仿真版、实时监测版和智能通风版



GinVent 三维通风决策分析系统-三维仿真版适用于：



矿井通风系统三维建模、通风设计、网络解算、通风系统三维动态模拟，支持矿井热模拟和火灾模拟，包含矿井需风量计算模块，可自动计算采场、掘进面、硐室和全矿井需风量。可预测巷道贯通、工作面搬迁通风系统变化，可计算调节风窗开口大小，支持风机自动选型和风机工况点计算等。系统同时支持AutoCAD和中望CAD文件导入，支持定制开发。



GinVent 三维通风决策分析系统-实时监测版适用于：



含仿真版全部功能，同时支持通过：OPC/Modbus/Database/CSV等方式接入传感器、风机、风门、风窗数据和第三方系统实时数据，支持通过rtsp接入井下视频监控，可接入井下人员定位数据，实时显示井下人员分布。系统支持实时解算，基于风机实时风量动态计算全矿风量分布，可基于有限传感器实时浓度（如CO、CH4等）动态计算全矿气体分布。



GinVent 三维通风决策分析系统-智能通风版适用于：

含实时监测版全部功能，同时支持：可配置基于风机或传感器实时数据，自动控制风机、风门、风窗，可定制按需通风动态调风策略，价格取决于系统复杂程度和第三方系统数据接口。





全矿三维通风网络模型：







金属非金属矿井智能通风系统简介视频：/uploads/allimg/250510/2014063561-2.jpg



系统主要功能：

GinVent矿井三维智能决策分析系统平台主要功能包括：
  1、系统为真三维图形软件平台，具备三维通风设计、三维通风动态仿真、智能通风决策分析等功能；系统同时兼容AutoCAD与国产CAD基础图形，可以直接导入国产CAD图形生成基础通风网络拓扑图，同时将建立好的三维通风立体图形直接输出为CAD图形文件。系统建立的三维数值分析模型支持Web发布，用户可通过浏览器浏览、管理三维通风数据。
  2、系统支持一键生成通风系统网络图，网络图可直接导出为CAD文件，系统可自动查找矿井主要通风路径，方便针对主要通风路径输出设计报告数据；系统支持一键生成通风系统网络图，网络图可直接导出为CAD文件，系统可自动查找矿井主要通风路径，方便针对主要通风路径输出设计报告数据；系统包含完善的通风网络解算数据库，网络分支可按竖井，巷道，掘进面，采场，风机安装点和通风调节点等进行分类建模和参数设置。

3、系统包含符合国内规范的矿井需风量计算工具，可以直接计算全矿井需风量或工作面、掘进面、备采面、硐室及其它用风点需风量，计算方法符合《金属非金属安全规程》和《矿井通风设计规范》。矿井区域需风量计算：以工作面、掘进面、备采面、硐室、其它用风点监测的瓦斯、一氧化碳、人员数量等为依据，动态计算主扇控制区域需风量。

4、系统基于高效、成熟的通风网络解算算法，解算算法经过多年矿井通风工程实际数据验证，算法可靠性高，解算结果准确。系统解算算法在超1000米深井矿山得到准确验证。精度标准：模拟风门开关状态变化，关联位置实测风量与解算风量误差小于5%。。

5、系统具备通风网络实时解算；通风网络调节仿真；通风网络优化与节能；安全监控系统相关数据实时显示；系统需支持自然分风解算和强制分风解算，可对任意风路固定风量、固定风压，实现风流按需分配解算和通风系统动态仿真模拟；

6、基于有限传感器实时风量实时动态解算全矿井实时风量分布；基于测点瓦斯、CO等有害气体浓度，实时解算分析全矿井有毒有害气体浓度分布。

7、可建立矿井测风数据分析系统，功能具备测风数据编辑、查询与分析，可基于长期实时测风数据进行趋势分析，测风数据与模拟数据对比分析。

8、系统具备定制开发能力，可定制开发安全监测系统、人员定位系统、视频监控系统、火灾监测系统、局扇控制系统、主扇控制系统、风门风窗控制系统等第三方系统数据接口，将第三方系统数据集成到三维通风模型中，通过多元数据融合，在矿井实时通风网络解算的基础上，基于安全事件进行预警或动态调风。GinVent系统支持定制开发接入任何第三方系统数据。

9、动态解算和风网风流状态模拟；自动根据风量要求反算调节风阻和调节风窗面积，动态模拟风门、风窗、密闭等通风构筑物设置和风量调节效果。

10、可在三维通风网络模型的基础上，采用通风网络解算和数值分析方法，动态预测贯通、延伸、新掘或废弃巷道分支后通风系统的风量分配和风机工况点；可计算并动态模拟井巷断面或长度变化后通风系统的变化；可进行风机需求分析和动态模拟。

11、实现主要通风机不同工况下矿井通风网络解算方案的比较与同步，或者同一方案的历史解算数据比较。可在同一模型上设置多种通风局部设计方案，进行假设性建模，系统可对假设条件下的解算结果进行对比分析，帮助更快验证和确定最优设计方案；

12、基于矿井巷道布置图构建矿井三维通风拓扑关系，并实现全矿井风流、各类避灾路线、应急救援路线等展示与模拟。系统具备应急救援路径快速分析功能，可根据不同的灾害源头和灾害种类快速分析灾害覆盖范围和扩散路径。可快速计算井下不同位置区间距离最短路径或风流最快路径。可动态模拟井下烟雾、粉尘、有害气体浓度、扩散路径和扩散时间，辅助进行灾害预案制定和紧急情况下人员撤退路径分析；建立污染物模拟，帮助通风人员判断污染物的源头、污染区域及污染物排出井口时长；通过污染源定位通风人员可快速精准定位污染源的空间区域；通过火灾模拟，为通风人员制定应急预案提供科学参考依据。

13、在三维通风立体图形上动态显示风流方向和相关通风参数，动态显示的风流方向和风流速度真实反映井下巷道风流关系。具备可视化展现方法对各项数据设置颜色图例，方便通风技术人员发现通风系统的薄弱环节或风网优化方向；

14、系统可根据规程要求，按巷道类别设置风速、温度最低或最高值，当模拟或实时数据超出要求范围时，系统可自动报警并统计数据。
  15、 系统需具备任意风路定点优化调节功能，可根据风量分配要求批量优化设置调节风窗，在通风网络解算和数值分析的基础上，对风门、风窗、密闭等通风构筑物风量调节效果实现预先仿真模拟、可靠性展示和经济性分析;

16、三维通风动态模拟系统应具备主辅扇、局扇参数分析和运行模拟功能。可对通风系统当前的风机参数（如：风压、风量、效率等），进行模拟，对通风系统调整后的风机工况点进行预测。可进行风机开停、调速动态运行模拟；
  17、系统需具备成熟的井下空气环境参数定量分析功能，可对井下风温、岩温、空气湿度进行定量计算，可定量分析巷道围岩、井下大型机械设备运行等对井下空气温度和湿度的影响，可定量分析井下温度和空气密度变化对风机工况点的影响；可定量分析冬季进风预热功率及井下相应的环境参数。

18、系统具备成熟的矿井火灾模拟算法，可以对井下不同类型火源进行建模，预先模拟分析火灾不同阶段对整个风网的影响，并形成火灾时期和非火灾时期主要通风参数对比，为预防火灾、制定应急预案和调风措施以及井下火灾紧急救援提供科学数据支撑。

19、矿井通风网络串联调节、串联通风和污风循环自动检测，可在三维图形中进行最大风阻路径、两点间距离最短路径、风流最快路径分析，并动态展现；

20、可对井下爆破排烟、排尘进行动态扩散模拟分析，动态显示粉尘、烟气扩散过程，分析每条巷道粉尘浓度峰值及时间点；

21、系统具备完善的通风网络报告功能，建模完成后，系统自动按照通风网络关键数据生成统计报告，并以图形方式展现；

22、系统可通过二次开发接入三维激光扫描点云数据，可定制开发数据通信接口，将矿井井下各子系统数据接入三维模型，也可将模型解算结果数据通过程序自动反馈给第三方系统。
         23、系统采用数据库方式管理工程数据，支持多人协同编辑、管理矿井通风数据，并确保多人编辑模式下的数据同步。
